Назначение и область применения
Шкафы распределительные серии ШРН предназначены для приема, распределения электрической энергии напряжением 380/220 В трехфазного переменного тока частотой 50Гц и для защиты отходящих линий от перегрузок и токов короткого замыкания.
Тип системы заземления: TN-C, TN-S, TN-C-S по ГОСТ Р 50571.2.
Изготавливаются в соответствии с требованиями ТУ3430-003-78624919-2006.
Условия эксплуатации
1) В части воздействия климатических факторов внешней среды – климатическое исполнение У, категория размещения 1 по ГОСТ 15150:
а) температура окружающего воздуха от минус 40 до плюс 40°С;
б) относительная влажность воздуха до 100% при плюс 25°С.
2) Высота над уровнем моря – не более 2000 м.
3) Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры щитков в недопустимых пределах, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
4) В части воздействия механических факторов внешней среды – группа М1 по ГОСТ 17516.1.
5) Рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.
Структура условного обозначения | Нормативно-правовое обеспечение Соответствуют ГОСТ Р 51321.1-2007, ГОСТ Р 51321.3-99. Сертификат соответствия № РОСС RU. АЕ52. В02407. |
Конструкция
Шкаф представляет собой корпус бескаркасной сварной конструкции, выполненный из листовой стали, внутри которого размещена аппаратура электрических цепей.
Толщина металла корпуса S=2 мм. Покрытие – порошково-полимерное, цвет – RAL 7035.
Доступ в шкаф обеспечен со стороны фасада через дверь с внутренними петлями. Внешняя дверь запирается на два замка-защелки и ригельный замок.
В нижней части устройства расположены изолированная от корпуса шина (N) для подключения нулевых рабочих проводников и шина (РЕ) для подключения защитных проводников, которая электрически связана с металлоконструкцией шкафа.
Для крепления к вертикальной плоскости на задней стенке снаружи корпуса имеются проушины. Ввод и вывод проводников осуществляется снизу.
Внешний вид и габаритные размеры
Рисунок 1 – Общий вид шкафов распределительных серии ШРН

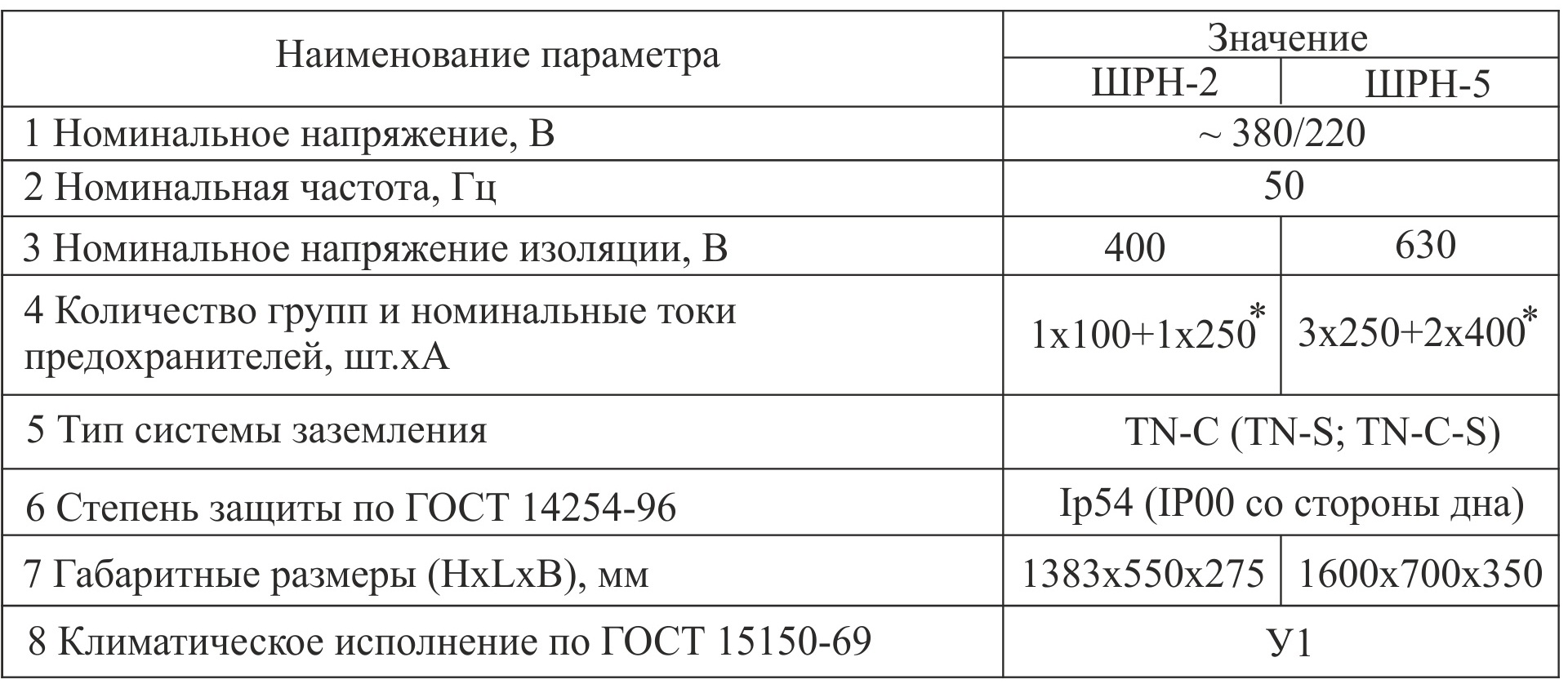

Таблица 1 – Технические характеристики
*По желанию Заказчика возможно изготовление с другим количеством групп и номинальными токами предохранителей.
 а) |  б) |
Рисунок 2 – Электрическая схема:
а) ШРН-2; б) ШРН -5
Оформление заказа
При заказе необходимо указывать:
а) обозначение типа шкафа;
б) количество групп и номинальный ток плавких вставок;
в) материал шин.
При потребности должно быть оговорено наличие шинных перемычек между группами, наличие подставки в комплекте поставки и ее высота.
При указании в заказе только типа шкафа изделие поставляется без подставки с токами плавких вставок равными номинальным токам предохранителей, без шинных перемычек между группами предохранителей, материал шин – алюминий (шина PE – оцинкованная сталь).
